丝网除沫器（又名丝网除雾器）是参照原化工部
HG5-1404-81
HG5-1405-81
HG5-1406-81
中华人民共和国行业标准HG/T21618-1998制造。
一、简介
丝网除沫器是一种汽液分离装置。气体通过除沫器的丝网垫，可除去夹带的雾沫。本标准HG/T21618-1998是在原化工部标准HG5-1404-81、HG5-1405-81和HG5-1406-81的基础上，结合丝网除沫器的实际使用经验及引进装置中的先进技术修订而成。新修订的标准和原标准比较有如下改变：
1、将原三个标准全并为一个标准，便于选用。
2、除沫器的通经范围及规格有所调整，公称通径规格适当加密。
3、增加了除沫器所采用的丝网型式，并给出了丝网的基本参数。
4、增加了丝网及格栅的材料品种。
5、增加了关于丝网除沫器的工艺计算内容，便于选用。
二、主题内容与适用范围
本标准规定了丝网除沫器的结构、型式、规格、尺寸、技术要求、标记、选用及使用规定。
本标准适用于化工、石化、医药、轻工、环保等行业立式圆筒形设备使用的汽液分离装置。用于分离气体中直径大于3-5μm的雾沫。丝网除沫器的规格范围为DN300-Dn5200mm。
三、引用标准
GB 343 《一般用途低碳钢丝》
GB 711 《优质碳素结构热轧厚钢板和钢带》
GB 3110 《黄铜线》
GB 3120 《镍线》
GB 3128 《织网用锡青铜线》
GB 3206 《优质碳素结构钢丝》
GB 3274 《碳素结构钢和低合金结构钢尔扎厚钢板和钢带》
GB 3623 《钛及钛合金丝》
GB 4237 《不锈钢热轧钢板》
GB 4240 《不锈钢丝》
GB/T13384 《机电设备包装通用技术条件》
JB 3316 《工业用金属编织方孔网》
四、结构

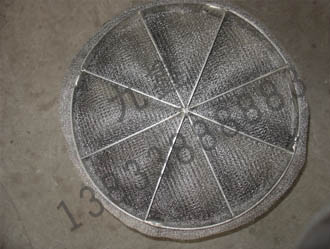

3.0.1、丝网除沫器是由汽液过滤网垫（由若干块网块拼合而成）和支撑件两部分构成。
3.0、2、网块有若干层平铺的波纹型丝网、格栅及定距杆等组合而成，见图3.0.2所示。
五、产品型号、规格选用方法
标记示例：
例1：DN2000mm,H=150mm,过滤网型式为SP塑，材料为316，格栅、支承件材料为304的上装式丝网除沫器，标记为：HG/T21618 丝网除沫器S2000-150 SP 316/304
例1：DN4000mm,H=100mm,过滤网型式为DP塑，材料为316L，格栅、支承件材料为304的下装式丝网除沫器，标记为：HG/T21618 丝网除沫器S4000-100 SP 316L/304
六、型式
5.0.1、丝网除沫器的型式分为上装式和下装式两种，见图5.0.1、图5.0.2所示。
上装式丝网除沫器的通径范围为DN300-5200mm
下装式丝网除沫器的通径范围为DN700-4800mm
5.0.2 丝网除沫器使用的汽液过滤网型式及其基本参数按表5.0.2的规定。
表5.0.2 汽液过滤网型式及基本参数
|
型式代号
|
容积重量Kg/m3
|
比表面积m2/m3
|
孔隙率ε
|
|
SP
|
168
|
529.6
|
0.9788
|
|
HP
|
128
|
403.5
|
0.9839
|
|
DP
|
286
|
625.5
|
0.9765
|
|
HR
|
134
|
291.6
|
0.9832
|
注：①可采用其它型式的汽液过滤网，如非金属网、多股金属丝网、金属丝与非金属丝交织网等，其参数及性能可向专业除沫器制造厂查询。
②表中所列汽液过滤网容积重量数据系按密度7930Kg/m3得到。如采用其它材料，此数据亦相应修正
5.0.3 采用表5.0.2所列网型的汽液过滤网应进行测定、确认。采用表5.0.2以外网型的汽液过滤网也应提供基本所必需的有关参数。
七、尺寸
注：①公称直径范围以外的规格可协商
②DN为丝网除沫器的有效直径
③丝网的重量系SP型汽液过滤网网块的重量，如采用其它型式的汽液过滤网，此值应进行调整。
